产品概述
▅ 产品概述

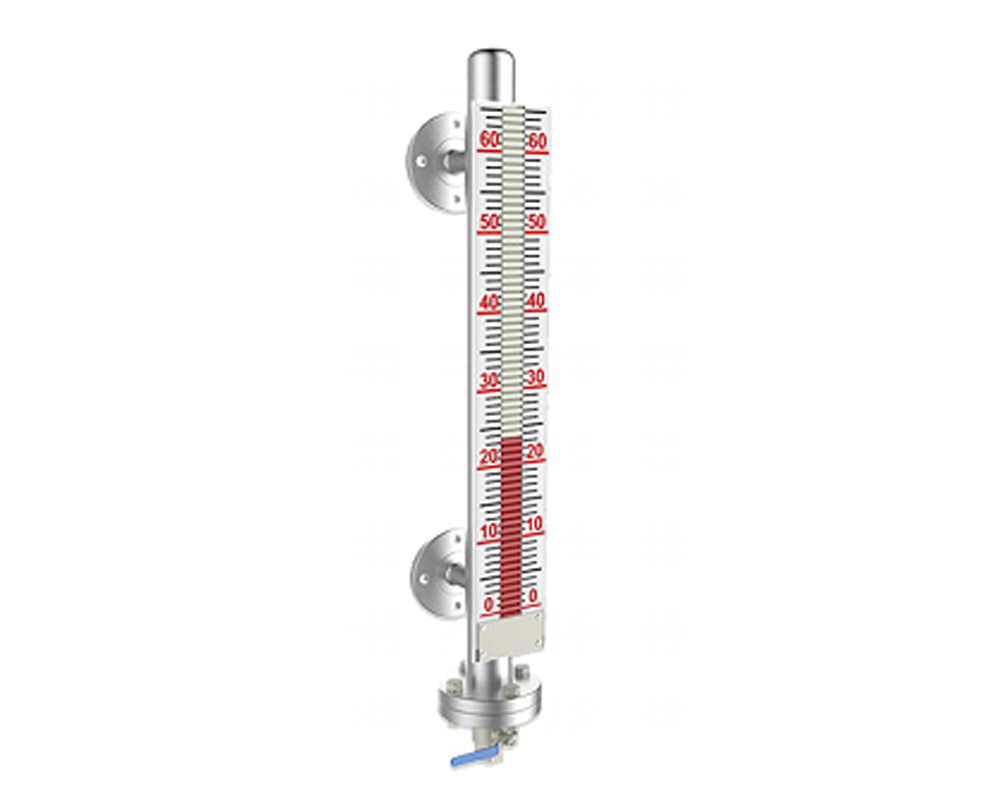

UHC系列磁翻板液位计采用连通器原理，通过气相和液相连接法兰与容器相连接。根据浮力和磁耦合原理，测量筒(即连通器)内磁性浮子随被测液面的升高(降低)驱动测量筒外部显示器上的双色翻柱翻转。当液面上升时，磁性浮子驱动翻柱旋转180°,显示红色或绿色；当液面下降时，磁性浮子驱动翻柱反向旋转180°,显示白色。红色带 (或绿色带)的高度就是被测液面的高度，实现了测量和显示被测液(界)面位置的目的。
▅ 产品特点
优质材料与高耐腐蚀性
采用 304、316L、衬 PTFE、PVC、PP 等多种耐腐蚀材料，搭配进口电子元件，耐腐蚀、稳定性好，可长期稳定运行。
结构可靠、免维护
结构简单坚固，可靠性高，几乎无维护工作量，支持户外长期安装使用。
介质完全隔离结构
被测介质与显示部件、传感器、磁性开关完全隔离，安全性高，适配易燃易爆、强腐蚀等工况。
宽压力与密度适用范围
工作压力覆盖真空至 42MPa，适配最低密度 0.45g/cm³（特殊可达 0.385g/cm³）介质测量。
宽温度适应能力
适用工作温度范围宽，可在 -196℃～+425℃ 环境下稳定工作。
抗干扰能力强
不受介质导电率、泡沫、压力、温度、沸腾、气泡等因素影响，测量稳定。
可选磁性开关报警
可配置 SPST、SPDT 型无源双稳态磁性开关，实现高低液位 / 界面控制与报警。
支持远传信号输出
可选配干簧管、磁致伸缩、电容式二线制传感器，输出 4～20mADC（或带 HART）信号，便于远程集中测控。
▅ 适用场景
石油、化工、油田、医药、食品、酒业等行业各类储罐液位、界面测量与显示。
▅ 应用价值
采用完全隔离、耐腐蚀、宽温宽压结构设计，可满足强腐蚀、易燃易爆、放射性、污浊等复杂工况的液位界面监测需求；可视化翻柱显示直观清晰，可选配报警与远传功能，便于现场监控与远程集中管理，为工业储罐安全运行与自动化监测提供稳定可靠的测量方案。
性能指标
产品名称 | 磁翻板液位计 |
适用介质 | 液体 |
介质密度 | 大于0.45g/cm³ |
现场显示 | 翻柱/翻板/LED |
输出信号 | 可配磁敏型变送器、磁致伸缩变送器、电容式变送器 |
报警开关 | 可配磁性开关 |
量程 | 0-6m（大于6m协商订货） |
过程温度 | -196~425℃ |
过程压力 | 42MPa |
分辨率 | ±10mm |
精度 | ±10mm |
防爆标志 | Ex db IIC T6 Gb、Ex ia IIC T6 Ga |
